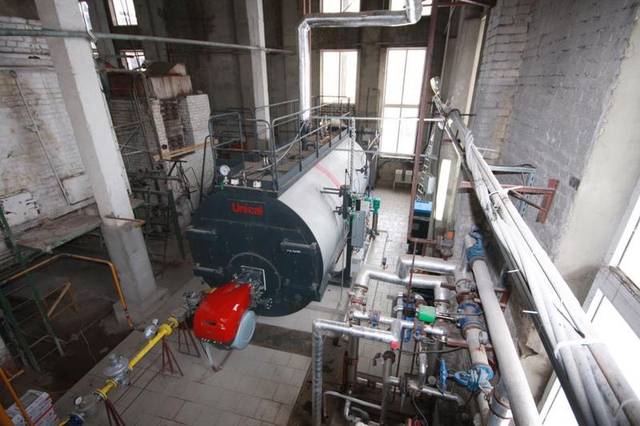

Брянская область
Консервный завод
TRYPASS'12 6250 EC
КПД 96,3%
Паровой котёл Unical TRYPASS'12
Самая мощная серия линейки: 2000–25 000 кг/ч. На российских объектах — консервные производства Брянской области.
Паропроизводительность
2 000–25 000 кг/ч
Тепловая мощность
1 328–16 607 кВт
Рабочее давление
высокое, до 12 бар
Исполнения
—
Паровой котёл TRYPASS'12: назначение и применение
TRYPASS'12 — стальной жаротрубный трёхходовой паровой котёл Unical высокого давления с паропроизводительностью от 2000 до 25 000 кг/ч (1328–16 607 кВт). Это верхний сегмент линейки, рассчитанный на предприятия с крупной непрерывной паровой нагрузкой. Топливо — газ, дизельное топливо, мазут.
Из объектов референс-листа: консервный завод в Брянской области — TRYPASS'12 6250 EC с зафиксированным КПД 96,3%; ОАО «Консервсушпрод» в Стародубе той же области — TRYPASS'12 6300. Оба предприятия работают сезонными пиками, когда переработка идёт круглосуточно и котельная должна держать полную нагрузку неделями.
За пределами России серия установлена на крупных объектах инфраструктуры: два котла TRYPASS 12 15000 на вокзале Порта-Нуова в Турине, TRYPASS 12 8000 и 7000 с экономайзерами на промышленных площадках Италии, TRYPASS'12 7900 на птицеперерабатывающем производстве в Польше.
Конструкция и особенности
Три хода дымовых газов — отличие серии от двухходовых BAHR: более длинный путь теплообмена внутри котла. Индекс EC в обозначении объектов соответствует комплектации с экономайзером — устройством, которое подогревает питательную воду отходящими газами. На консервном заводе в Брянской области такая комплектация даёт КПД 96,3%; на итальянских объектах серии зафиксированы значения до 97%.
Смысл экономайзера прост: тепло, которое иначе ушло бы в дымовую трубу, возвращается в питательную воду. Чем выше нагрузка и чем дольше котёл работает без остановок, тем заметнее эффект.
Характеристики TRYPASS'12
| Паропроизводительность | 2 000–25 000 кг/ч |
|---|---|
| Тепловая мощность | 1 328–16 607 кВт |
| Тип котла | стальной жаротрубный трёхходовой паровой котёл |
| Рабочее давление | высокое, до 12 бар |
| Топливо | газ, дизельное топливо, мазут |
| Исполнения | — |
| Производитель | Unical AG, Италия |
| Соответствие | ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» |
* Рабочее давление до 12 бар. Более высокое давление может быть предложено по запросу с учётом параметров проекта и требований к оборудованию.
Комплектация — горелка, экономайзер, деаэратор, уровень автоматики — определяется под конкретную технологическую схему. Стоимость рассчитывается по этим исходным данным.
Реализовано
Объекты на котлах TRYPASS'12
Примеры установок этой серии из референс-листа завода Unical.

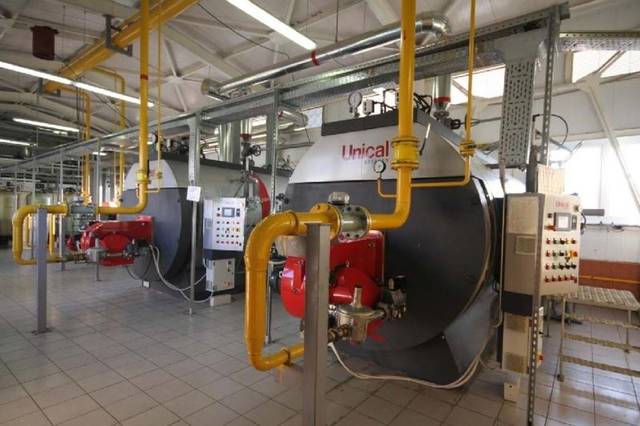

Брянская область, Стародуб
ОАО «Консервсушпрод»
TRYPASS'12 6300
Поставка
Что входит в поставку и какие работы выполняем
Комплект поставки
- Паровой котёл выбранного типоразмера
- Горелка под выбранное топливо
- Комплект арматуры безопасности
- Щит управления и автоматика
- Паспорт котла и руководство по эксплуатации
- Сертификат соответствия ТР ТС 032/2013
Точный состав комплекта фиксируется спецификацией к договору.
Работы под ключ
Подбор оборудования под технологическую схему, разработка технической документации, поставка на объект, монтаж и обвязка, пусконаладка с составлением режимной карты, освидетельствование и сопровождение регистрации в Ростехнадзоре.
Отдельно выполняем сервисное обслуживание, ремонт и поставку запасных частей — в том числе для котлов Unical, установленных ранее.
Вопросы
Вопросы по серии TRYPASS'12
Какая максимальная производительность у TRYPASS'12?
Паропроизводительность серии — от 2000 до 25 000 кг/ч. Верхняя граница, 25 тонн пара в час, — это уровень крупного перерабатывающего предприятия или объекта инфраструктуры.
Что даёт экономайзер?
Экономайзер подогревает питательную воду теплом уходящих дымовых газов, снижая расход топлива. На объектах с этой серией зафиксирован КПД 96,3% в комплектации EC — по данным референс-листа завода.
Подходит ли серия для сезонного производства?
Да, две установки в референс-листе стоят именно на консервных заводах Брянской области, где переработка идёт пиками. Для такого режима важна не только производительность, но и корректная водоподготовка: простои с последующим выходом на полную нагрузку — нагрузка на котёл.
На каком топливе работает TRYPASS'12?
Природный газ, дизельное топливо, мазут.
